Τα μεταλλικά προφίλ ανοιχτής διατομής τύπου C, με γαλβανική προστασία, μπορούν να χρησιμοποιηθούν σε όλες τις μεταλλικές κατασκευές και σε όλους τους τύπους κτηρίων, κυρίως για την στήριξη του κελύφους.



Διακρίνονται για την:
  • άριστη φέρουσα ικανότητα ως δομικό στοιχείο
  • άριστη αντίδραση στη φωτιά, κατηγορία Α1
  • εξαιρετική αντοχή στις συνθήκες του περιβάλλοντος
  • αποδοχή πυράντοχων βαφών, όπου απαιτείται
  • εύκολη και γρήγορη τυποποιημένη τοποθέτηση



Παράγονται με:
  • ωφέλιμο πλάτος 140mm, 180mm και 210mm
  • ονομαστικό πάχος ελάσματος 1,50mm, 2,00mm, 2,50mm, 3,00mm
  • προσαρμοσμένα μήκη έως 14m, ανάλογα με τις ανάγκες του έργο
  • δυνατότητα οπών Φ12, Φ14, Φ18, Φ22, σε όποια θέση

Σας ενδιαφέρει; Μοιραστείτε το με τους συνεργάτες σας

Ανοιχτές διατομές τύπου C 140, C 180, C 210

Οι τυποποιημένες λεπτότοιχες διατομές ψυχρής έλασης, τύπου C, παράγονται με βάση τα υψηλά κριτήρια ποιότητας  της εταιρείας καλύπτοντας ένα ευρύ φάσμα εφαρμογών. Παράγονται σε επιθυμητά μήκη έως 14m ανάλογα με τις απαιτήσεις του έργου. Υπάρχει η δυνατότητα διάτρησης οπών Φ12, Φ14, Φ18, Φ22, σε οποιοδήποτε σημείο με εξαιρετική ακρίβεια για την εφαρμογή κοχλιοσύνδεσης με άλλα μεταλλικά και δομικά στοιχεία.



Οι ανοιχτές διατομές τύπου C, συνήθως χρησιμοποιούνται ως μηκίδες ή τεγίδες για την στήριξη της πλαγιοκάλυψης ή της επικάλυψης του κτηρίου. Προφανώς το πλήθος των εφαρμογών αυτών των διατομών είναι απεριόριστο, με την προϋπόθεση ότι έχει εκπονηθεί η στατική μελέτη της κατασκευής.

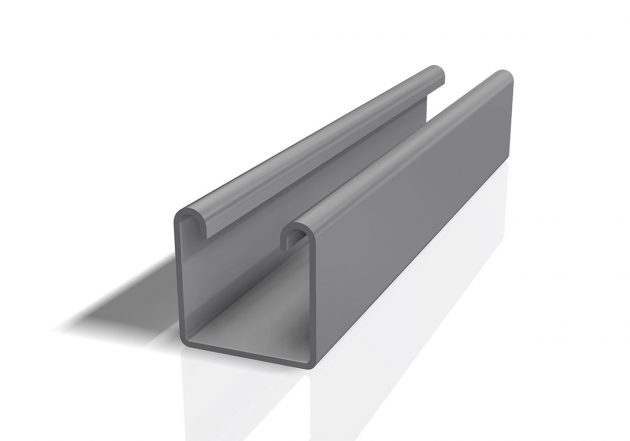

Ανοιχτές διατομές τύπου C40x40 & τύπου C20x40

Εναλλακτικά υπάρχει η δυνατότητα παραγωγής τυποποιημένων λεπτότοιχων διατομών ψυχρής έλασης, τύπου C40x40 & τύπου C20x40. Παράγονται με χαλύβδινα ελάσματα υψηλής ποιότητας και αντοχής, με γαλβανική προστασία εν θερμώ. Το πάχος των ελασμάτων κυμαίνεται από 2,00mm έως και 3,00mm σε μήκη μικρότερα των 8μέτρων.

Φύλλο Δεδομένων Προϊόντος

Λήψη Αρχείου

Χαρακτηριστικά Ελάσματα

Ελάσματα

Κυρίως παράγονται με χαλύβδινα ελάσματα υψηλής ποιότητας και αντοχής, με γαλβανική προστασία εν θερμώ, σύμφωνα με τα πρότυπα ΕΝ 10346, ΕΝ 10143 όσον αφορά την ποιότητα και τις ανοχές. Το πάχος των ελασμάτων κυμαίνεται από 1,50mm έως και 3,00mm. Συνήθως χρησιμοποιούνται γαλβανισμένα χαλύβδινα ελάσματα πάχους 2,00mm.

  • χαλύβδινα ελάσματα υψηλής αντοχής από DX51D έως και S350GD
  • θερμής επιψευδαργύρωσης Ζ 70 ~ 275 gr/m2
  • είτε με aluzinc προστασία AΖ 70 ~ 265 gr/m2

Ουσιώδεις Ιδιότητες

Ανοιχτή διατομή τύπου C

  C 140 C 180 C 210
Ονομαστικό πάχος ελάσματος [mm] Βάρος ανά μονάδα μήκους * [kg/m*]
1,50 3,40 3,80 4,20
2,00 4,50 5,10 5,60
2,50 5,60 6,40 7,00
3,00 6,70 7,70 8,40



* Το βάρος ανά μονάδα μήκους υπολογίστηκε λαμβάνοντας υπόψη το ειδικό βάρος του χάλυβα = 7850 kg/m3.

Επιλογές Σύνδεσης/Στήριξης

Οι λεπτότοιχες ανοιχτές διατομές τύπου C στερεώνονται στον φέροντα οργανισμό με την τυπική μέθοδο της κοχλιοσύνδεσης. Συνίσταται η στήριξη να γίνεται με κοχλίες και όχι με αυτοδιάτρητες βίδες ή πριτσίνια. Γενικά στις λεπτότοιχες διατομές δεν προτιμάται η σύνδεση με συγκόλληση.



Οι λεπτότοιχες διατομές τύπου C δεν μπορούν να τοποθετηθούν με επικάλυψη (overlap). Για την σύνδεση των τεμαχίων χρησιμοποιούνται σύνδεσμοι διατομής U ή L με κοχλιοσύνδεση. Το πάχος του ελάσματος των συνδέσμων είναι πάντα μεγαλύτερο από αυτό της διατομής, ενώ το μήκος τους εξαρτάται από το άνοιγμα μεταξύ των στηρίξεων. Συνίσταται οι συνδέσεις να γίνονται στις θέσεις των στηρίξεων (κολόνες, δοκάρια).

Για τις δομικές κατασκευές η μείωση της αντοχής λόγω εγκοπών πρέπει να υπολογιστεί λαμβάνοντας υπόψη τα όσα προβλέπονται από το πρότυπο ΕΝ 1993-1-3.

Παρελκόμενα / Ειδικά Τεμάχια

Κάθε κατασκευαστικό έργο είναι διαφορετικό και ταυτόχρονα μοναδικό. Γι’ αυτό δεν είναι εφικτό να υπάρχουν τυποποιημένα Παρελκόμενα / Ειδικά τεμάχια. Το τεχνικό τμήμα της εταιρεία μπορεί να σας δώσει όποια απαραίτητη βοήθεια χρειαστείτε για τον σχεδιασμό, την ανάπτυξη και την κατασκευή των ειδικών τεμαχίων που θα χρειαστείτε. Παρακαλώ επισκεφτείτε την καρτέλα «Ανάπτυξη Νέων Προϊόντων».

Αν δεν βρήκατε το προϊόν που σας ταιριάζει, παρακαλώ επικοινωνήστε μαζί μας!

Θα χαρούμε να σας ενημερώσουμε για τις προδιαγραφές του προϊόντος και να σας βοηθήσουμε με το έργο σας. Ρωτήστε μας!
