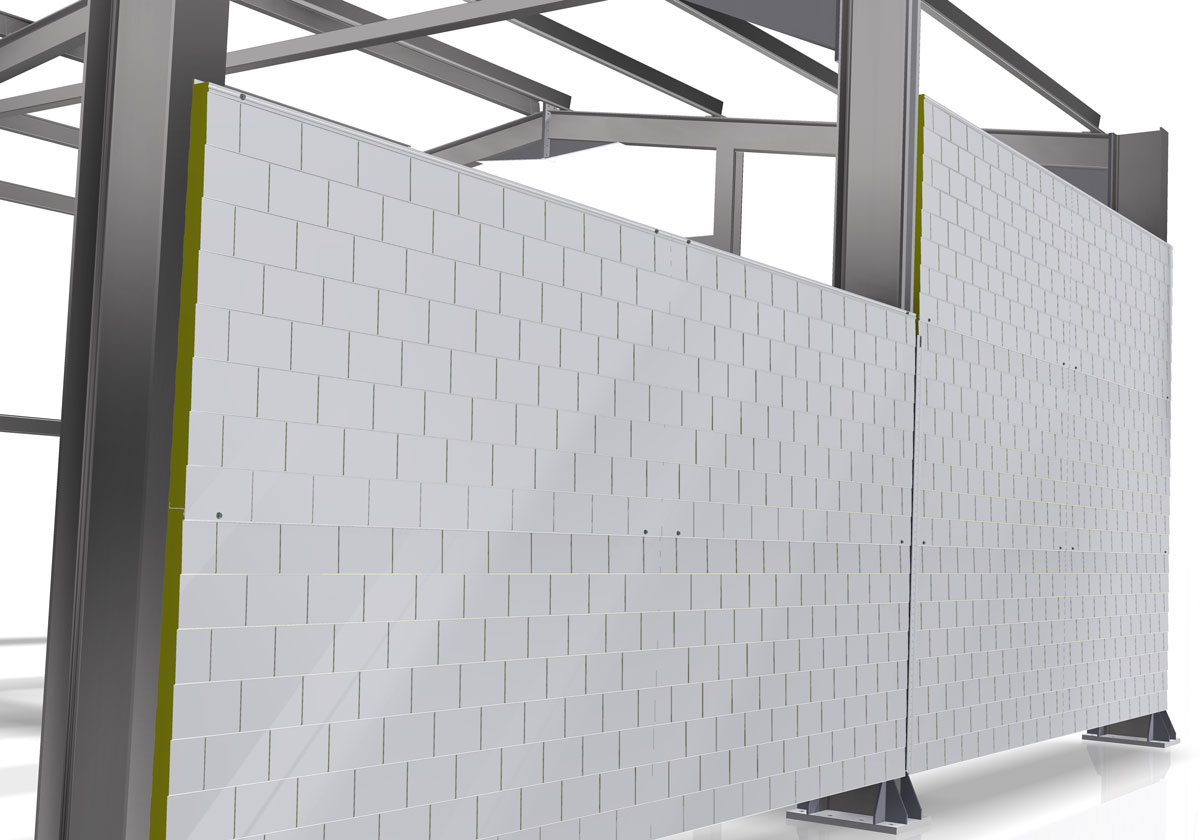

Τα αυτοφερόμενα θερμομονωτικά πάνελ με διαμόρφωση πλακιδίου με μεταλλικά φύλλα και στις δύο όψεις και πυρήνα πολυοθρεθάνης PUR ή πολυουρεθάνης υψηλής πυκνότητας (high index) PIR μπορούν να χρησιμοποιηθούν ως επικάλυψη οροφών και κεκλιμένων στεγών αλλά και ως εξωτερική επικάλυψη / πλαγιοκάλυψη των όψεων σε όλους τους τύπους κτηρίων.



Διακρίνονται για την:
  • εξαιρετική αντίδραση στην φωτιά, κατηγορία Β s1 d0
  • άριστη θερμομονωτική ικανότητα, U value
  • πολύ καλή φέρουσα ικανότητα ως πάνελ πολυουρεθάνης
  • δεν περιέχουν επικίνδυνες ουσίες, CFC & HCFC free



Παράγονται με:
  • ωφέλιμο πλάτος 1000mm και με ονομαστικό πάχος 40 mm, 50mm, 60mm, 80mm, 100mm, 120mm
  • σε σταθερά μήκη από 2m έως 14m ανάλογα με το βήμα και τις ανάγκες του έργου

Κατηγορία:
Σας ενδιαφέρει; Μοιραστείτε το με τους συνεργάτες σας

Χαρακτηριστικά Υλικά



Μονωτικός πυρήνας πολυουρεθάνης PUR/PIR

Ο μονωτικός πυρήνας από αφρό πολυουρεθάνης PUR υψηλής πυκνότητας 40 kg/m3 έχει εξαιρετική αντίσταση στην μετάδοση της θερμότητας. Αποδεδειγμένα είναι το καλύτερο θερμομονωτικό υλικό στον τομέα των δομικών κατασκευών.

Δεν περιέχει επικίνδυνες βλαβερές ουσίες, είναι άοσμος και ασφαλής για την υγεία και το περιβάλλον. Δεν περιέχει CFC & HCFC, ουσίες που βλάπτουν το όζον. Είναι ανακυκλώσιμος και μπορεί να χρησιμοποιηθεί για παραγωγή προϊόντων δευτερεύουσας χρήσης

Επιπλέον ο αφρός πολυουρεθάνης PIR δεν είναι εύφλεκτος, είναι κατάλληλος για κτήρια με απαιτήσεις πυραντίστασης των δομικών τους στοιχείων. Ο αφρός πολυουρεθάνης PIR κατατάσσεται στην κατηγορία B-s1-d0, σύμφωνα με το πρότυπο ΕΝ 13501-1, ήτοι δεν μεταδίδει την φωτιά, είναι δύσκολο να αναφλεγεί, έχει ελάχιστη, παραγωγή καπνού και δεν παράγει φλεγόμενα ή μη, σωματίδια.



Ουσιώδη χαρακτηριστικά:
  • Πυκνότητα 40 ± 2 kg/m3 (high index)
  • Θερμική αγωγιμότητα, λ 0,023 W/mK
  • Δομή κλειστών κυψελίδων 95%
  • Αντίδραση στη φωτιά, αυτοσβενόμενος, κατηγορία B s1 d0



Ελάσματα

Συνήθως χρησιμοποιούνται προ βαμμένα και γαλβανισμένα χαλύβδινα ελάσματα πάχους 0,50mm. Υπάρχει η δυνατότητα επιλογής ελάσματος από διαφορετικά υλικά και πάχη.

  • Χαλύβδινα προ-βαμμένα και γαλβανισμένα ή με aluzinc προστασία, κατά ΕΝ 10346 & ΕΝ 10143, από 0,35 mm έως και 1,0mm, με επιστρώσεις Polyester, Plastisol, PVDF.
  • Αλουμινίου, άβαφο με aluzinc προστασία ή προ-βαμμένο με AluZinc προστασία, κατά ΕΝ 508-2, με πάχος από 0,35 mm έως 1,0mm.
  • Ανοξείδωτου χάλυβα, AISI 304 2B ή AISI 316 L, από 0,35 mm έως 1,0mm, χωρίς χρωματική επίστρωση, mat ή gloss.



Εξωτερικό Φύλλο

Εξωτερικά μεταλλικά ελάσματα με ελαφριά διαμόρφωση πλακιδίου σχιστόλιθου, με διαστάσεις αποτυπώματος 200x125mm. Με δυνατότητα αποτύπωσης επιφάνειας σαγρέ (Embossed) και χωρίς αποτύπωση (λεία). Συνήθως τα ελάσματα που χρησιμοποιούνται είναι με αποτύπωση σαγρέ (Embossed) που αυξάνουν την στιβαρότητα του πάνελ.



Εσωτερικό Φύλλο

Εσωτερικά μεταλλικά ελάσματα χωρίς διαμόρφωσης, επίπεδο (Flat) ή με ελαφριά διαμόρφωση αυλακώσεων (BΟΧ 50-50).  Υπάρχει η δυνατότητα παραγωγής πάνελ όπου το εσωτερικό έλασμα μπορεί να αντικατασταθεί με επίπεδο φύλλο πολυεστέρα πάχους έως και 1mm, για χρήση σε κατασκευές όπου το περιβάλλον είναι εξαιρετικά διαβρωτικό.



Παρακαλώ ρωτήστε μας για τις διαθέσιμες επιστρώσεις (Polyester, Plastisol, PVDF, Food Safe, Non-Toxic και Anti-mould) και τα διαθέσιμα χρώματα (RAL 1014 έως RAL 9010)

Φύλλο Δεδομένων Προϊόντος

Download

Φύλλο Οδηγιών Προϊόντος

Download

Product Data Sheet

Download

Product Instruction Sheet

Download

Διαθέσιμες Επιστρώσεις και Χρώματα

Κλασική Polyester βαφή

Οι πολυεστερικές βαφές είναι οι πιο διαδεδομένες, κοινές και οι πιο οικονομικές επιστρώσεις ελασμάτων. Είναι κατάλληλες τόσο για εξωτερικές όσο και για εσωτερικές επιφάνειες. Με ονομαστικό πάχος επίστρωσης > 20μm έχουν πολύ καλή αντοχή στις εξωτερικές συνθήκες περιβάλλοντος.

Ανθεκτική Plastisol βαφή

Η επίστρωση Plastisol είναι εξαιρετικά ανθεκτική στις εξωτερικές καιρικές συνθήκες. Ανήκει στην κατηγορία των επιστρώσεων “self-healing” στις μηχανικές φθορές. Με ονομαστικό πάχος επίστρωσης τα 200μm είναι κατάλληλη για εξωτερικές εφαρμογές όπου οι απαιτήσεις για αντοχή είναι υψηλές.

Υψηλών απαιτήσεων PVDF βαφή

Η PVDF βαφή είναι κατάλληλη για κτήρια αρχιτεκτονικών εφαρμογών όπου η υφή και η διατήρηση του χρώματος είναι σημαντικά. Το ονομαστικό πάχος της επίστρωσης ανέρχεται στα 50μm και κατατάσσεται στην κατηγορία s1, ως προς την αντίδρασή της στην φωτιά.

Επιλογές χρώματος επίστρωσης

Διατίθεται ένα εξαιρετικά μεγάλο πλήθος επιλογών χρώματος επίστρωσης. Παρακαλούμε ρωτήστε μας για τα διαθέσιμα χρώματα (RAL 1014 έως RAL 9010).

Ουσιώδεις Ιδιότητες

Ονομαστικό πάχος Βάρος ανά μονάδα μήκους * Συντελεστής Θερμοπερατότητας **
[mm] [kg/m*] [W/m2.K]
40 10,0 0,57
50 10,4 0,45
60 10,8 0,37
80 11,6 0,29
100 12,4 0,23
120 13,2 0,19

* Το βάρος ανά μονάδα μήκους υπολογίστηκε λαμβάνοντας υπόψη την πυκνότητα του πυρήνα 40kg/m3, και το ονομαστικό πάχος των ελασμάτων 0,50mm / 0,50mm.

** O συντελεστής θερμοπερατότητας υπολογίστηκε λαμβάνοντας υπόψη την πυκνότητα του πυρήνα 40kg/m3, το συντελεστή θερμική αγωγιμότητας του πυρήνα 0,023 W/mK και το ονομαστικό πάχος των ελασμάτων 0,50mm / 0,50mm.

Τα πάνελ πολυουρεθάνης PIR κατατάσσονται μετά από δοκιμές που έγιναν σε κοινοποιημένα εργαστήρια στην κατηγορία B s2 d0, ως προς την αντίδρασή τους στην φωτιά, σύμφωνα με το πρότυπο ΕΝ 13501-1.

Επιλογές Σύνδεσης/Στήριξης

Τα πάνελ πλακιδίου πολυουρεθάνης στερεώνονται στον φέροντα οργανισμό με την τυπική μέθοδο της ορατής αγκύρωσης. Η νέα πρωτοποριακή διαμόρφωση του προφίλ του πάνελ προσφέρει άριστο αισθητικό αποτέλεσμα χωρίς υστέρηση των χαρακτηριστικών τους ιδιοτήτων. Υπάρχει δυνατότητα τοποθέτησης των πάνελ είτε για πλάγια κάλυψη είτε για κάλυψη στεγών με κλίση ποτέ μικρότερη του 30%.

Τόσο στην πλάγια κάλυψη όσο και στην κάλυψη στεγών συνίσταται η οριζόντια τοποθέτηση των πάνελ και η χρήση ειδικών τεμαχίων και στεγανοποιητικών για την κάλυψη του κατακόρυφου αρμού. Δεν συνίσταται η τοποθέτηση των πάνελ με επικάλυψη (overlap) και καλό είναι να αποφεύγεται εκτός και αν οι ιδιαιτερότητες του έργο το επιβάλουν.

Ο ειδικός σχεδιασμός σύνδεσης (joint) των πάνελ σε συνδυασμό με την χρήση στεγανοποιητικών ελαχιστοποιεί τους αρμούς από πάνελ σε πάνελ και ως εκ τούτο επιτυγχάνεται:

  • Μείωση των θερμογεφυρών στο ελάχιστο
  • Περιορισμό στην διείσδυση αέρα και υγρασίας
  • Ελαχιστοποίηση του χρόνου εγκατάστασης
  • Περιορισμένη χρήση επιπλέον παρελκόμενων

Παρελκόμενα / Ειδικά Τεμάχια

Κάθε κατασκευαστικό έργο είναι διαφορετικό και ταυτόχρονα μοναδικό. Γι’ αυτό δεν είναι εφικτό να υπάρχουν τυποποιημένα Παρελκόμενα / Ειδικά τεμάχια. Το τεχνικό τμήμα της εταιρεία μπορεί να σας δώσει όποια απαραίτητη βοήθεια χρειαστείτε για τον σχεδιασμό, την ανάπτυξη και την κατασκευή των ειδικών τεμαχίων που θα χρειαστείτε. Παρακαλώ επισκεφτείτε την καρτέλα «Ανάπτυξη Νέων Προϊόντων».
